防爆熱電阻
防爆熱電阻簡介
防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，
能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
防爆熱電阻特點
1.壓簧式感溫元件，抗振性能好；
2.測量精確度高；
3.毋須補償導線，節省費用；
4.進口薄膜電阻元件，性能可靠穩定。
防爆熱電阻產品執行標準
IEC751、JB/T18622-1997、JB/T8623-1997、JB/T5518-91。
防爆熱電阻測量范圍及允差
|
型 號 |
分 度號 |
測溫范圍 |
精度等級 |
允許誤差 |
|
WZP |
Pt100 |
-200-+500 |
* |
±(0.15+0.002) ltl |
|
B級 |
±(0.30+0.005) ltl |
|||
|
WZC |
Cu50 Cu100 |
-50-+100 |
--- |
±(0.30+0.005)ltl |
防爆熱電阻規格型號
|
類別 |
型號 |
分度號 |
溫 度范圍℃ |
保護管 |
熱響應時間 t0.5s |
公稱壓力 Mpa |
結構 特征 |
規格 |
防爆 等級 |
|
|

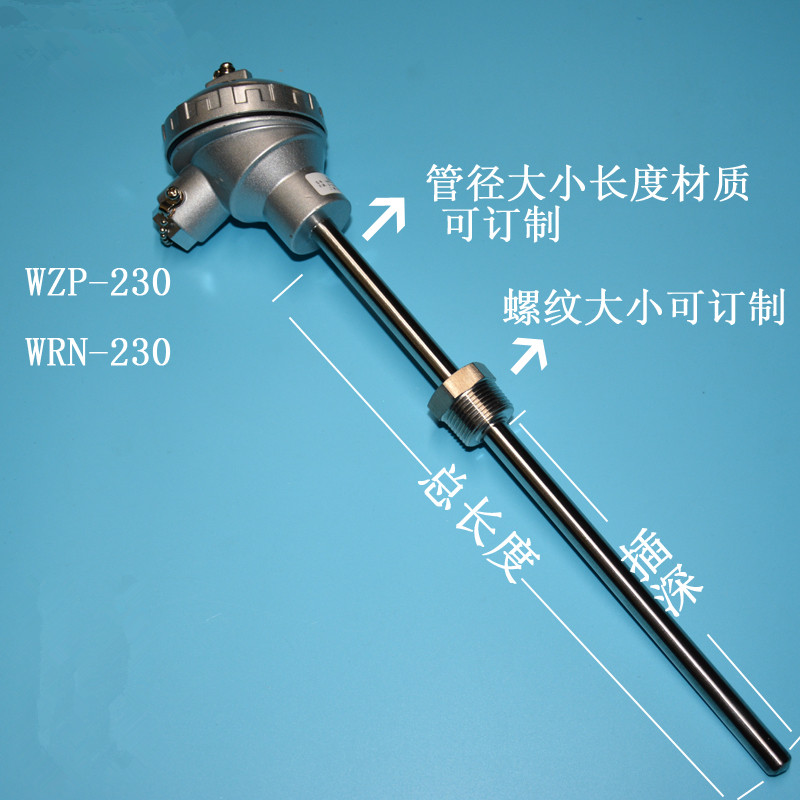

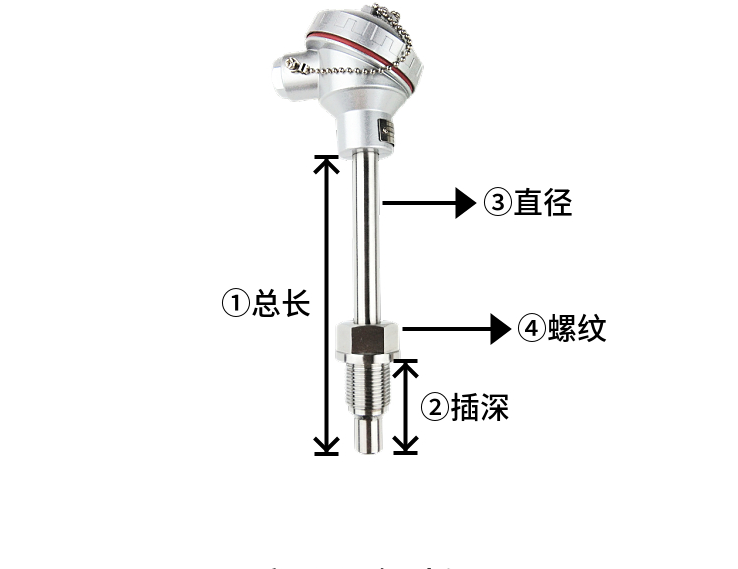

總長 L （ mm ） |
插深 l （ mm ） |
|||||||||
|
鉑熱電阻 |
WZP-24SA |
PT100 |
-200~500 |
1Cr18Ni9Ti 不銹鋼 |
≤ 90 |
10 |
隔爆接線盒固定螺紋安裝 M27*2 隔爆接線盒 固定法蘭安裝 |
250 350 400 450 550 650 900 1150 |
100 200 250 300 400 500 750 1000 |
d IIBT4 |
|
WZP2-24SA |
||||||||||
|
WZP-44SA |
6.4 |
|||||||||
|
WZP2-44SA |
||||||||||
|
WZP |
1Cr18Ni9Ti |
30 |
錐形保護管 M33*2 |
250 350 450 |
100 200 300 |
|||||
|
類別 |
型號 |
分 |
溫度 |
保護管 |
熱響應時間 t0.5s |
公稱壓力 Mpa |
結構 |
規格 |
防爆 |
|
|
總長L |
插深l |
|||||||||
|
鉑熱電阻 |
WZPK-248 |
PT100 |
-200- |
φ 6 |
≤ 12 |
10 |
隔爆接線盒固定螺紋安裝 M27*2 |
300 |
150 |
d IIBT4 |
|
WZPK-44 |
6.4 |
隔爆接線盒固定法蘭安裝 |
||||||||
