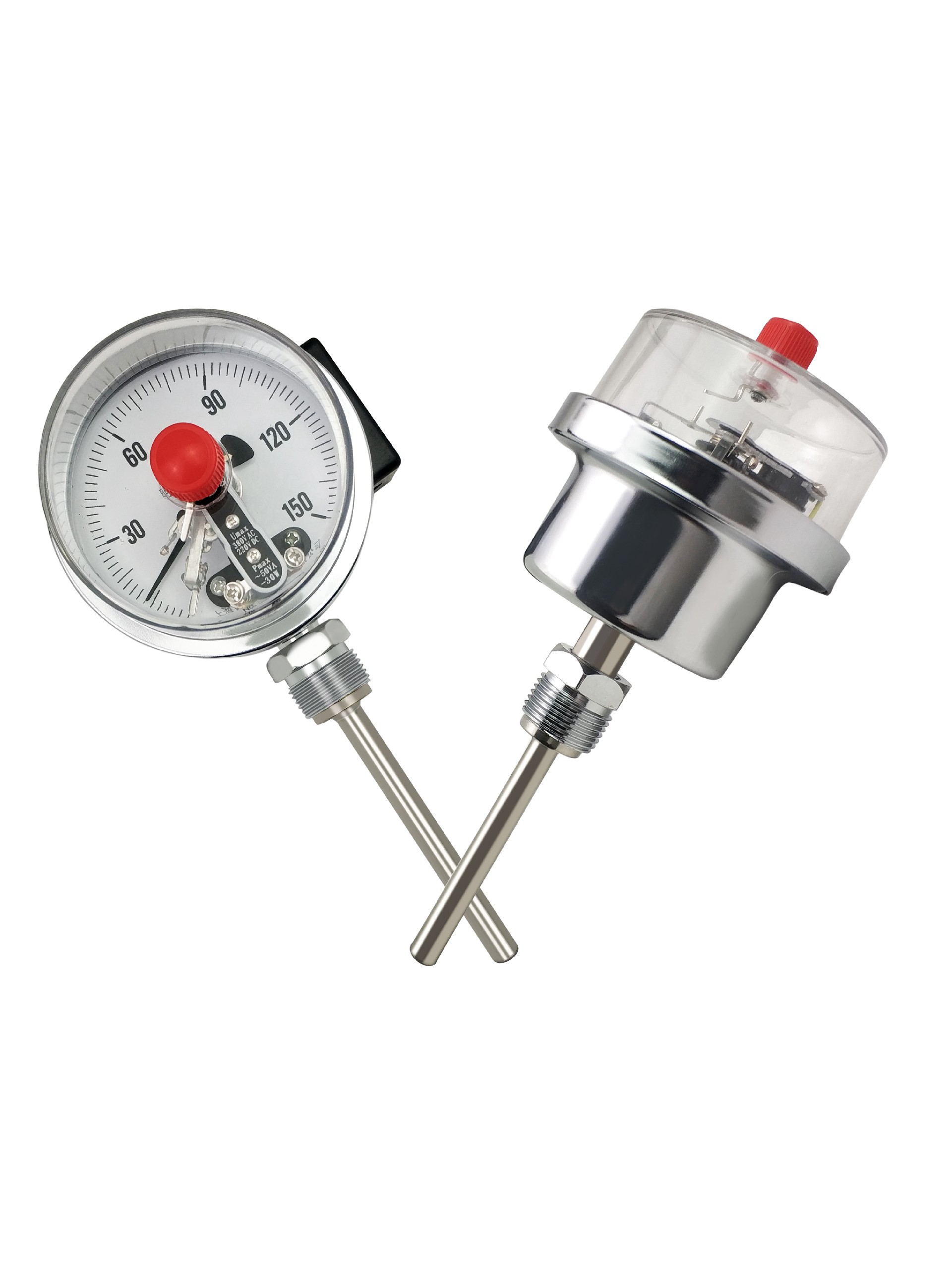

雙金屬溫度計
雙金屬溫度計簡介
雙金屬溫度計把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，這就是雙金屬片溫度計，如上頁圖所示。
測溫范圍為-80~500C,它適用于工業上精度要求不高時的溫度測量。雙金屬片作為一種感溫元件也可用于溫度自動控制。
雙金屬溫度計原理
雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。
在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度。
雙金屬溫度計分類

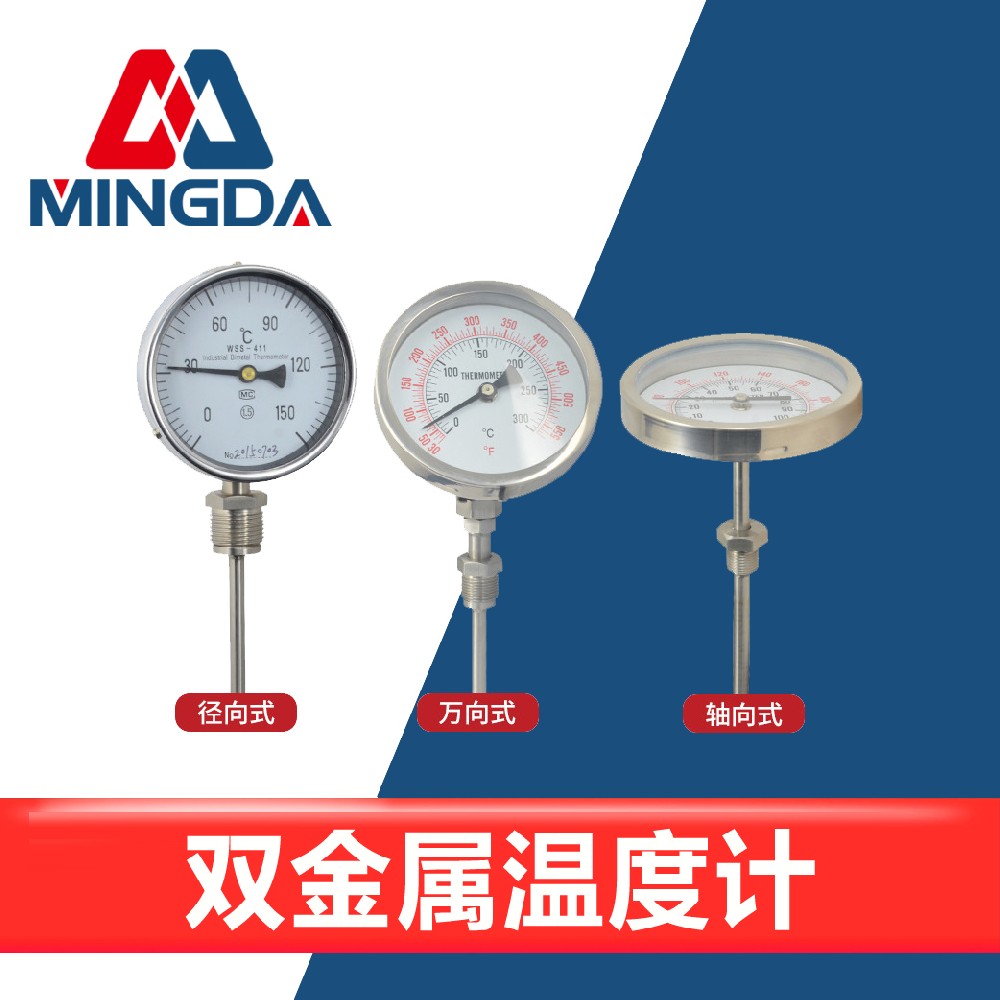

按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種。

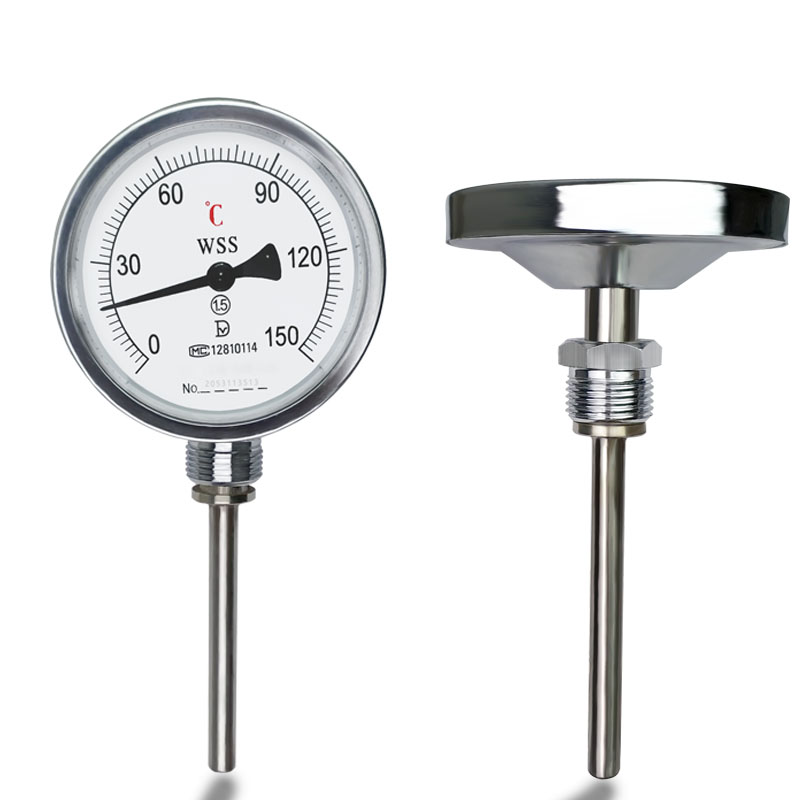

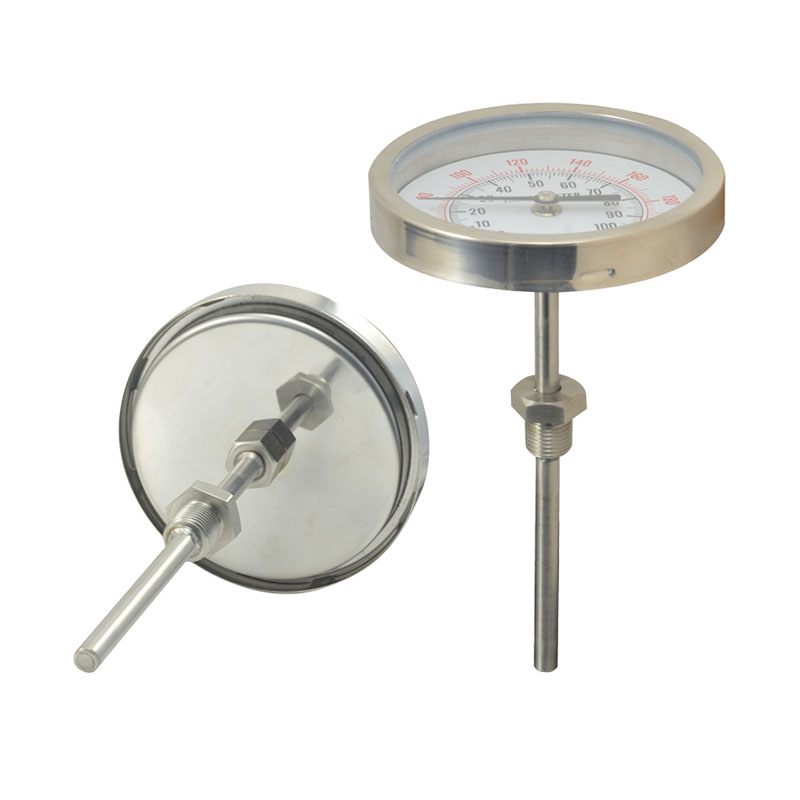

①軸向型雙金屬溫度計：指針盤與保護管垂直連接。
②徑向型雙金屬溫度計：指針盤與保護管平行連接。
③135°向型雙金屬溫度計：指針盤與保護管成135°連接。
④萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。
雙金屬溫度計固定形式
為了適應實際生產的需要，雙金屬溫度計具有不同的安裝固定形式：可動外螺紋管接頭、可動內螺紋管接頭、固定螺紋接頭、卡套螺紋接頭、卡套法蘭接頭和固定法蘭。
雙金屬溫度計型號命名
W S S □ □ □ □——防護形式
無-普通型
安裝固定方式 W-防護型
0-無固定裝置 F-防腐型
結構形式 1-可動外螺紋
0-軸向型 2-可動內螺紋
1-徑向型 3-固定螺紋
2-135°向型 4-固定螺紋
3-萬向型 5-卡套螺紋
表殼公稱直徑 6-卡套法蘭
3-φ60
4-φ100
5-φ125
感溫元件是雙金屬
金屬膨脹式
溫度儀表
雙金屬溫度計特點
雙金屬溫度計的優點在于響應速度快、 體積小、線性度好、較穩定，國外有些產品還具備高溫工作性能。
1.雙金屬溫度計的熱電勢大小僅與熱電極材質的熱電性質和兩端溫度差有關。
2.采用同一種勻質導體或半導體構成回路,都不會產生熱電勢。
3.熱電偶兩個接點溫度T,T0，若T=T0,熱電偶的熱電勢為零。 中間溫度定律為制定熱電偶分度表奠定了基
4.電導率高,電阻溫度系數小; ※配置的熱電勢靈敏度高,熱電勢與溫度之間成線性，易于復制,工藝簡單,價格便宜。
一般雙金屬溫度計用在低溫，熱電偶用在高溫。 如果溫度超過 500 度的話那么雙金屬溫度計的阻值會非常大，可能會影響測量結果，甚至?xí)霈F(xiàn)不能出來測量結果的情況發生。
