鉑銠熱電偶
鉑銠熱電偶簡介
鉑銠10-鉑熱電偶（S型熱電偶）為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極（SP）的名義化學成分為鉑銠合金，其中含銠為10%，含鉑為90%，負極（SN）為純鉑，故俗稱單鉑銠熱電偶。該熱電偶長期使用溫度為1300℃，短期高使用溫度為1600℃。
S型耐高溫鉑銠熱電偶在熱電偶系列中具有準確度高，穩定性好，測溫溫區寬，使用壽命長等優點。它的物理，化學性能良好，熱電勢穩定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中。由于S型耐高溫?zé)犭娕季哂袃?yōu)良的綜合性能，符合使用溫標的S型耐高溫?zé)犭娕?，長期以來曾作為溫標的內插儀器，“ITS-90”雖規定今后不再作為溫標的內查儀器，但溫度咨詢委員會（CCT）認為S型熱電偶仍可用于近似實現溫標。
S型耐高溫鉑銠熱電偶不足之處是熱電勢，熱電勢率較小，靈敏度低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大.

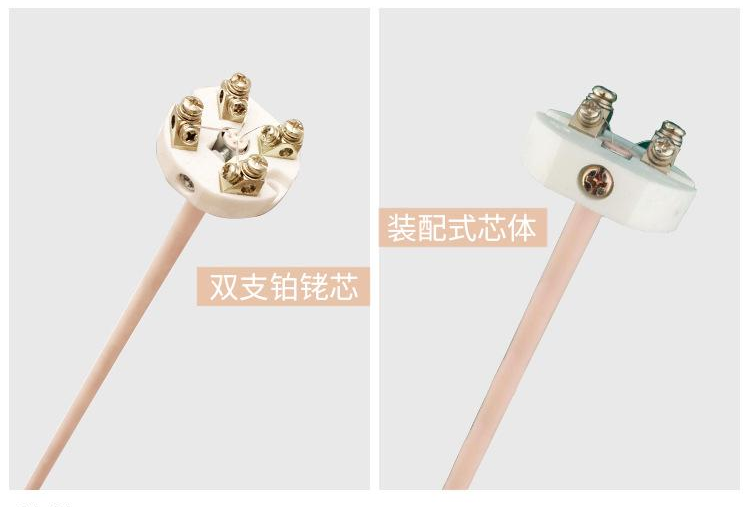

鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
鉑銠熱電偶測量溫度及允差
|
熱電偶類別 |
代號 |
分度號 |
高溫度 |
測量溫度 |
允許偏差t |
|
鉑銠30-鉑銠6 |
WRR |
B |
01800 |
0-1600 |
±1.5或±0.25t |
|
鉑銠10-鉑 |
WRP |
S |
01600 |
0-1300 |
±1.5或±0.25t |
|
鉑銠13-鉑 |
WRQ |
R |
01600 |
0-1300 |
±0.25t |

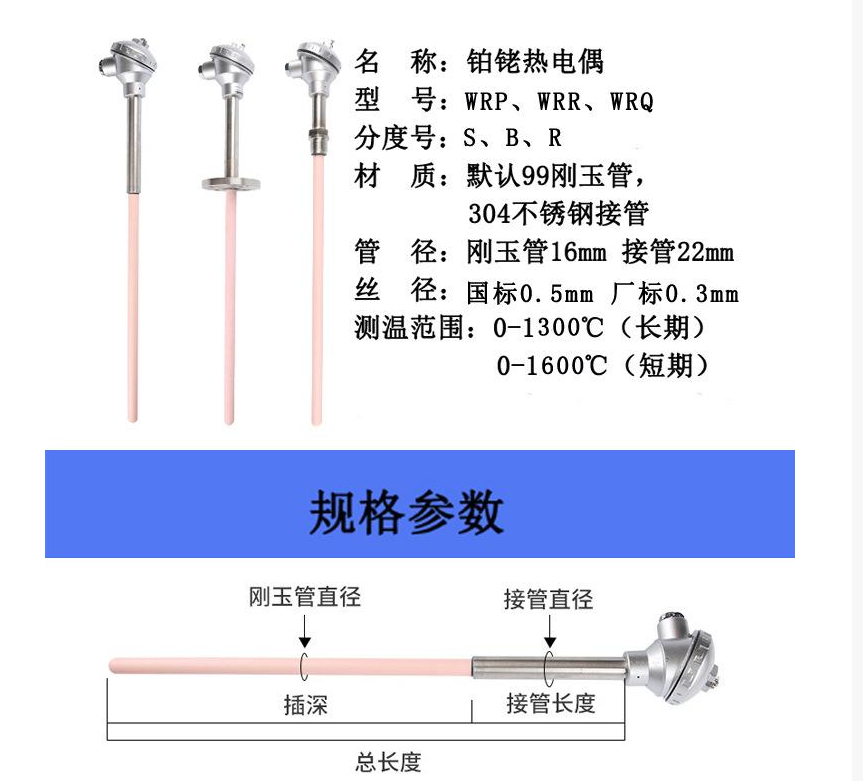

鉑銠熱電偶規格
|
分 度 號 |
測溫范圍 |
保 護 管 材 料 |
熱響應時間 |
規 格 |
||
|
d |
L x l |
|||||
|
WRP-130 |
S |
0-1300 |
剛玉管 |
＜ 150S |
Φ16 |
300x150 |
|
WRP-131 |
＜ 360S |
Φ25 |
||||
|
WRQ-130 |
R |
0-1300 |
＜ 150S |
Φ16 |
||
|
WRQ-131 |
＜ 360S |
Φ25 |
||||
|
WRR-130 |
B |
0-1600 |
剛玉管 |
＜ 150S |
Φ16 |
|
|
WRR-131 |
＜ 360S |
Φ25 |
||||
鉑銠熱電偶技術指標
1、測溫范圍： 0-1600；
2、測溫精度：< ± 0.5 t；
3、時間常數：
180s；
4、絕緣電阻：5MΩ （20 時）；
5、規格尺寸：500，750，1000，1200（mm）。
訂貨需知：
1. 注明熱電偶型號、分度號、使用溫度范圍。
2. 熱電偶點數、熱電偶保護管材質、直徑、長度等。
3. 有緊固件、法蘭裝置的，需要提供先關尺寸。
