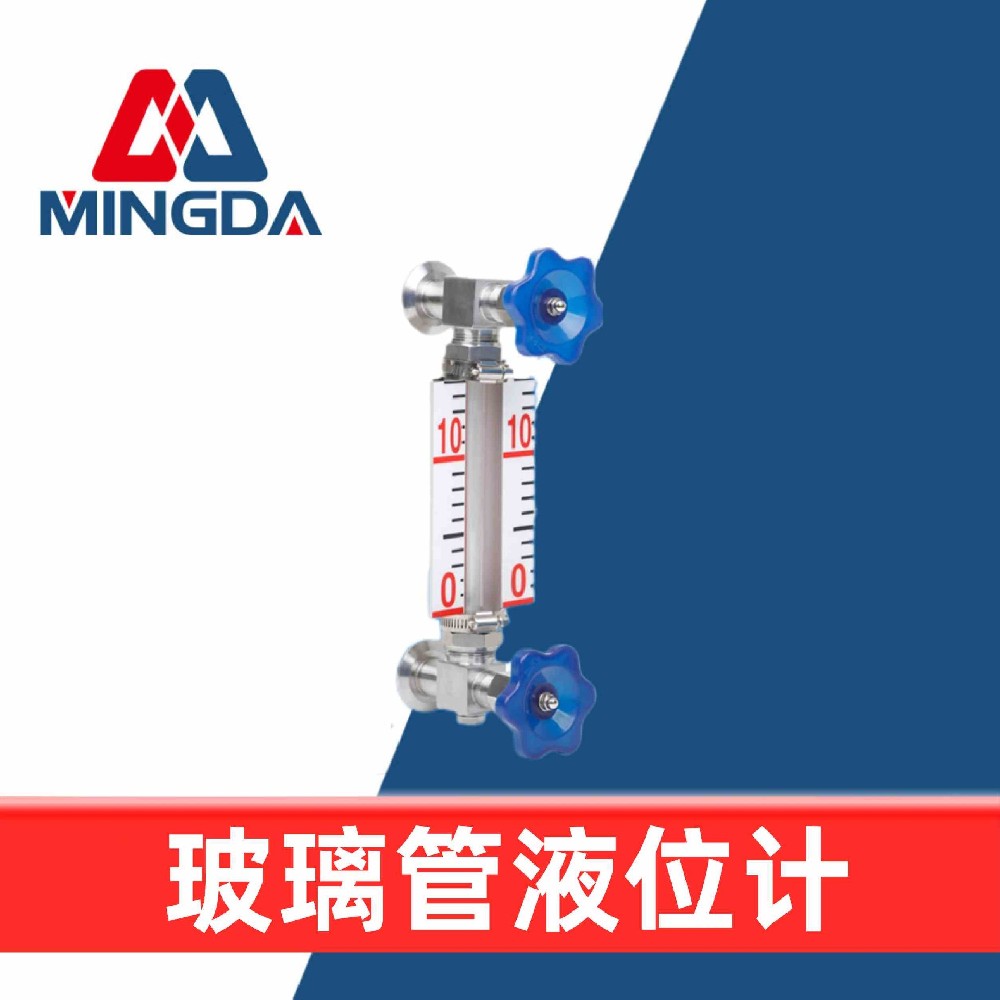

玻璃管液位計
石英玻璃管液位計概述
彩色石英玻璃管液位計采用高純度石英管(99.99%SiO2)制造的產品。儀表顯示清晰，密封性能好，耐高溫、高壓、防粘稠，壽命長，沖洗、維護方便，**用于石油、化工、電力、冶金等行業中各種容器及鍋爐的液位檢測指示，特別適用于無色透明液體的測量指示(如水、液氯、輕油、液化、丙烯等)。
工作原理
彩色石英玻璃管液位計是利用自然光在液體中折、反射的原理，借助紅、綠濾色片，在測量時，使液相顯示綠色，氣相顯示紅色，由于液、氣相顯示反差大、指示鮮明清晰，所以對遠距離操作和夜巡視更為有利，對于兩種不同的液體混合時的測量，可選用三色界面石英液位計。三色界面石英液位計，是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子為黑色，上、下部分液體顏色有異，所以顯示醒目，從而解決了一直困擾在石油化工生產過程中兩種混合介質界面分辨不清的難題。
選型代碼說明
|
產品系列名稱 |
說明 |
|||||||||||||||
|
BLW |
石英管液位計 |
|||||||||||||||
|
BLW-1 |
無盲區石英管液位計 |
|||||||||||||||
|
代碼1 |
公稱壓力 |
|||||||||||||||
|
□ |
液位計公稱壓力（MPa) |
|||||||||||||||
|
代碼2 |
密封面形式 |
|||||||||||||||
|
型號 |
FF |
RF |
M |
FM |
RJ |
T |
G |
|||||||||
|
說明 |
平面 |
突面 |
凸面 |
凹面 |
環連接面 |
榫面 |
槽面 |
|||||||||
|
代碼3 |
公稱通徑 |
|||||||||||||||
|
DN□ |
液位計連接法蘭公稱通徑 |
|||||||||||||||
|
代碼4 |
接液材質 |
|||||||||||||||
|
代碼 |
Ⅰ |
Ⅱ |
Ⅲ |
|||||||||||||
|
說明 |
碳鋼 |
不銹鋼304 |
不銹鋼316或316L |
|||||||||||||
|
代碼5 |
選配件選項 |
|||||||||||||||
|
型號 |
省略 |
W |
F |
Z |
||||||||||||
|
說明 |
無選配件 |
蒸汽夾套 |
防霜型 |
照明裝置 |
||||||||||||
|
代碼6 |
形式選項 |
|||||||||||||||
|
型號 |
省略 |
J |
C |
|||||||||||||
|
說明 |
標準型 |
三色界位型 |
襯里型 |
|||||||||||||
|
代碼7 |
安裝尺寸 |
|||||||||||||||
|
□□□□ |
液位計法蘭中心距 |
|||||||||||||||
|
代碼8 |
排污口 |
|||||||||||||||
|
型號 |
P |
V |
F |
|||||||||||||
|
說明 |
排污堵頭 |
排污閥 |
排污法蘭 |
|||||||||||||
|
代碼9 |
放空口 |
|||||||||||||||
|
型號 |
P |
V |
F |
|||||||||||||
|
說明 |
放空堵頭 |
放空閥 |
放空法蘭 |
|||||||||||||
選型示例
|
產品系列名稱 |
公稱壓力 |
密封面 |
工程通徑 |
材質 |
伴熱和防霜 |
形式 |
安裝尺寸 |
排污口 |
放空口 |
|
BLW |
-5.0 |
M |
-DN50 |
Ⅲ |
W |
-1100 |
V |
V |
|
|
代碼1 |
代碼2 |
代碼3 |
代碼4 |
代碼5 |
代碼6 |
代碼7 |
代碼8 |
代碼9 |
