臺式壓力泵
臺式壓力泵概述
該臺式氣壓力源杠桿帶動大容室活塞作往復運動，產生壓力，經穩壓閥微調至輸出上，所需壓力的大小通過監視標準表完成，再由微調逼近檢定點，若壓力出現微小泄漏時，鎖定穩壓閥即可。
臺式壓力泵特點
1、開放式結構，全部零配件及管線均組合于正面，便于維護；
2、大容室，寬行程杠桿式造壓泵，造壓輕松，加壓速度快；
3、數控車，銑，磨技術的成功應用，產品精度高，且具良好的性能；
臺式壓力泵使用操作
1、正壓檢測
將切換開關按進去，擰下輸出1、輸出2接頭上的
堵頭，接標準表和被檢表，打開穩壓閥，將微調調至適當位置（中間位置），關閉放氣閥。使用泵體打壓后，關閉穩壓閥，然后使用微調調至檢定點，逐點檢測至零點。
2、負壓檢測
將切換開關拉出來，擰下輸出1、輸出2接頭上的堵頭，接標準表和被檢表，打開穩壓閥，將微調調至適當位置（中間位置），關閉放氣閥。操作杠桿抽真空，當壓力達到-0.095MPa左右時。穩定1~2分鐘，使用微調調至檢定點，關閉穩壓閥，逐點檢測至零點。
3、高壓狀態下，出現壓力緩慢下降時，關閉穩壓閥。(注：先將壓力微調到6.2MPa左右，穩壓1~2分鐘后，再緩慢調至6MPa)
臺式壓力泵注意事項
1、 手動氣壓源應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境中使用。
2、 被檢儀器應作適當清洗，避免污漬進入檢測回路。
3、輸出1、輸出2接嘴為專用快速接頭，端面密封，
安裝儀表時，無需借助任何工具，均勻用力擰緊，大概在密封面相互貼緊時，再擰1~2圈即可。
4、輸出1、輸出2接嘴為上下兩件組成，使用時應經常檢查下部鎖緊螺絲是否連接可靠，若連接不可靠，在遇高壓情況下，可能造成崩脫。
5、當杠桿造壓較重時，請使用微調升壓，則較為輕松。
臺式壓力泵技術參數
使用環境：現場和實驗室
造壓范圍：A型（0.098~0~10）MPa
B型（-95~600）KPa
調節靈敏度：min 100Pa
介 質：潔凈空氣
壓力連接：M20*1.5（2個）
外形尺寸：400*300*180（長*寬*高）
重 量：7.7kg
泵體和壓力連接材質：304

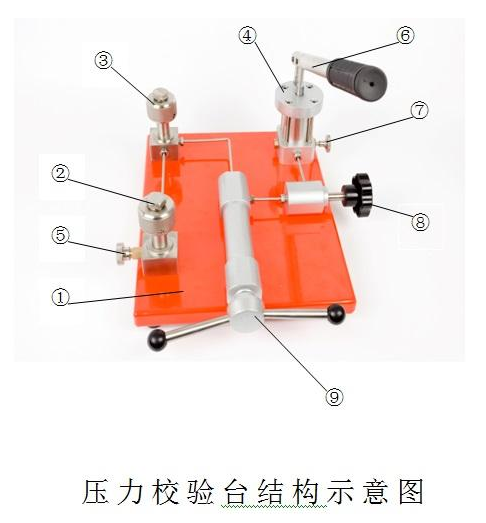

臺式壓力泵各部件名稱及功能
|
編號 |
名稱 |
功能 |
|
1 |
泵體總成 |
各部件組合安裝 |
|
2 |
輸出1 |
連接標準表或被檢表 |
|
3 |
輸出2 |
連接標準表或被檢表 |
|
4 |
活塞 |
產生氣體的上下活塞裝置 |
|
5 |
放氣閥 |
加壓時關閉，測量結束時放出氣體 |
|
6 |
杠桿 |
通過操作帶動活塞柱運動 |
|
7 |
切換閥 |
按進去測量正壓，拉出來測量負壓 |
|
8 |
穩壓閥 |
輸出壓力不穩定時鎖定，可保持壓力平穩 |
|
9 |
微調 |
增加或減小壓力 |
