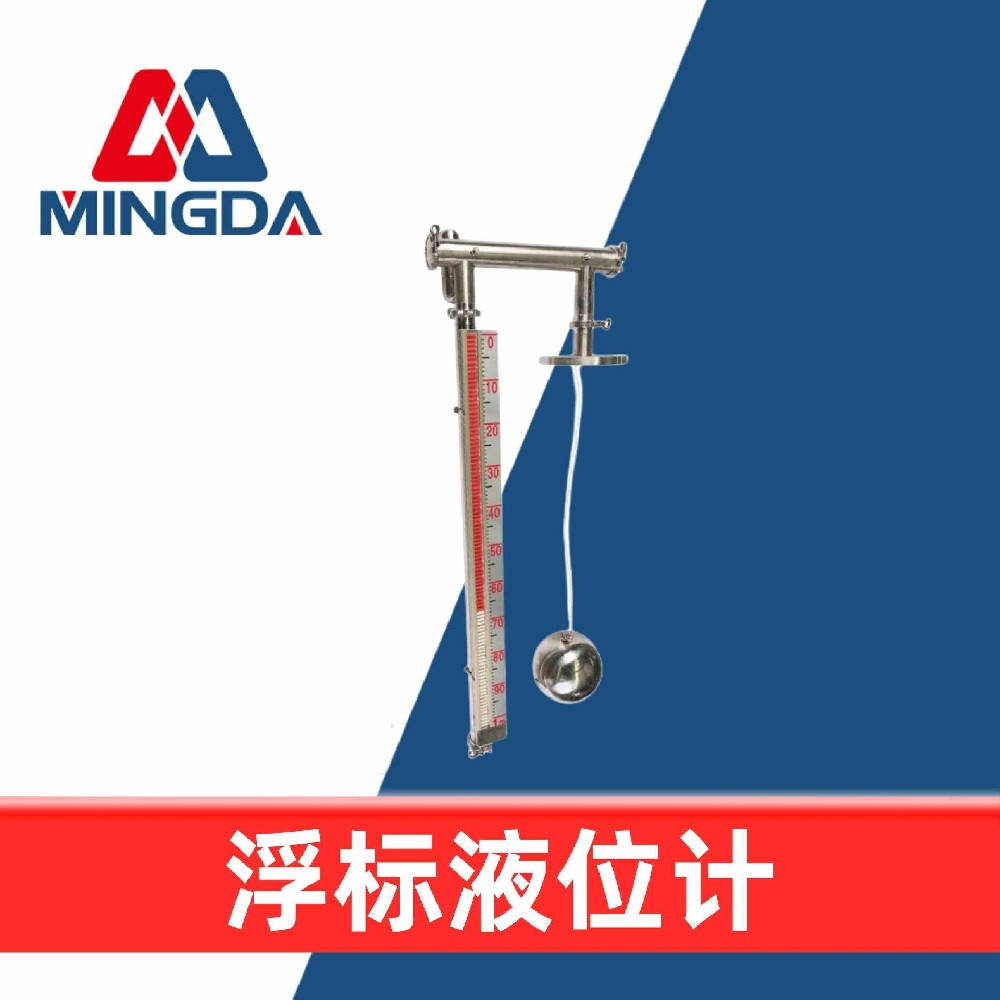

浮標液位計
浮標式液位計概述
浮標液位計是一種簡易的液位測量儀表。適用于石油化工系統中貯有腐蝕性介質的槽、罐，特別是油田、油庫等工業的平底錐蓋、拱頂容器液位測量，也可以有效解決一般企業、民用建筑的水塔（水箱）的液位測量。被測介質可為酸性、堿性、高粘度及腐蝕性介質。
浮標式液位計工作原理
浮標液位計是根據力平衡原理設計的，設浮子的重量為W，浮子所受的浮力為F，指針重錘的重量為G，整個系統的磨擦力為f，當浮子浸浮在液體中某一位置時,這些力處于平衡狀態,即：W-F-G±f=0。當液位發生變化時,引起浮子位置的變化,通過鋼絲繩帶動指針重錘移動，在標尺上顯示出液位的相應位置，達到液位測量的目的。
A型浮標液位計的工作原理：浮標、連桿、指示器為剛性連接，浮標浸浮在介質中，并隨著液位的變化而升降，由指示器顯示出某時刻液面的位置。
B型浮標液位計的工作原理：其原理與UFZ-4A型相似，但在顯示方式方面更符合人的視覺習慣，即液位升高，指針上升；液位下降，指針下降。
浮標式液位計技術參數
|
測量范圍 |
0~20000mm |
介質密度 |
≥0.4g/cm3 |
|
測量精度 |
±20mm |
工作壓力 |
常壓 |
|
接液材質 |
碳鋼、不銹鋼、聚四氟乙烯、pp |
溫度范圍 |
-30℃~250℃ |
浮標式液位計儀表結構
液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
1、浮標：浮標是用二個不銹鋼（或碳鋼）空心圓錐體和一個不銹鋼（或碳鋼）空心圓柱體焊接而成，并在浮標兩側焊有導向環起導向作用，浮標的作用是直接把液位變化的浮力轉給鋼絲，使鋼絲將液位變化轉送給重錘指針，實現液位變化的現場指示。
2、連接鋼絲：連接鋼絲的一端吊著浮標，另一端連接重錘指針，中間部分封閉在鋼管內。
3、導向滑輪：它是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。
4、重錘指針：是選用A3F鋼所制成，中間制成指針形式，指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度，它是隨浮標的變化隨連接鋼帶進行同步運動的。
5、顯示標尺：它由LY11合金鋁壓制而成的，并在表面刻好標準數值，以厘米為單位，每節高度為1米。
